五恒系统室内环境是比较惬意和舒适，可能对于其内部结构及安装和设备安装位置了解甚少，今天就和大家简单分享一下ACS五恒系统施工工艺、新风机、分集水器、冷热源安装位置如何选择、五恒系统辐射空调施工的图片及安装进场顺序等等。

1、首先ACS设计师在五恒系统项目设计阶段，根据现场实地勘察结合业主需求及房型的客观条件，将辐射空调的冷热源的位置、新风除湿机、水力模块、分水器及其他设备等等已经做好定位安排。

需要注意的是，五恒系统冷热源、新风机、水力模块安装位置，需考虑通风和方便检修的区域，如专门设备间、阳台、天井等地方。

2、五恒系统施工一般和水电工交叉作业施工，可走四大步来施工：

一、前期工作需要三方配合，如业主、装修公司、五恒系统设计师对现场图纸细化及重要的设备定位及图纸细化沟通交底。

二、开始施工后，根据之前细化的图纸开始施工，地面和顶面新风管道铺设，辐射管辐射板安装、分集水器安装一般选择安装墙面或者顶面等等，然后进行打压，以上都是隐蔽安装。这个一般不会呈现给大家。分享一下隐蔽材料及设备安装的图片。

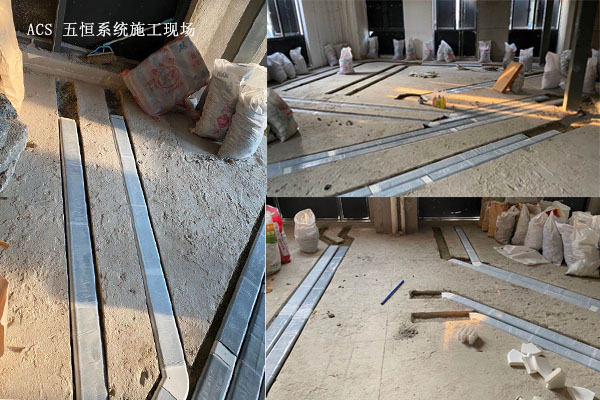

地面风管开槽及铺设

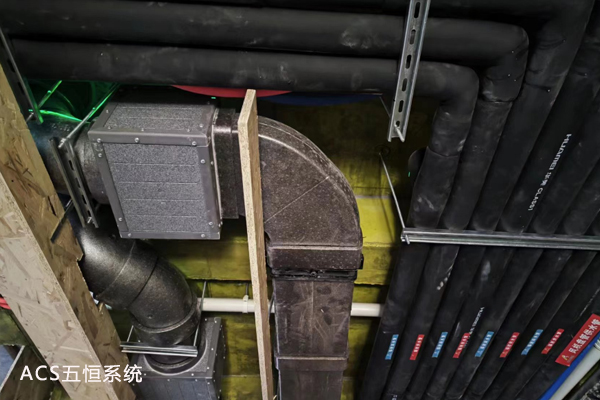

顶面的新风管、水管铺设安装

地面辐射采暖管道铺设

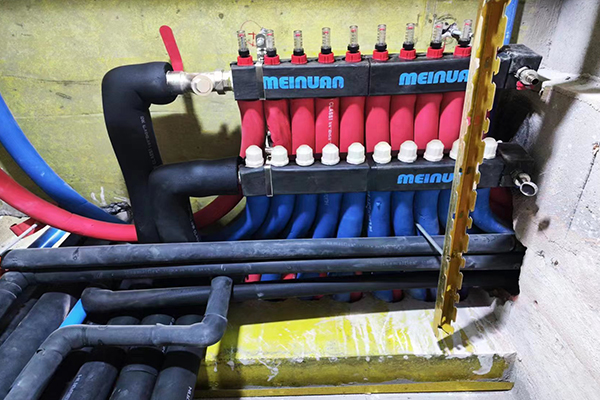

墙面分集水器安装

五恒顶面辐射板、毛细管网、辐射盘管安装

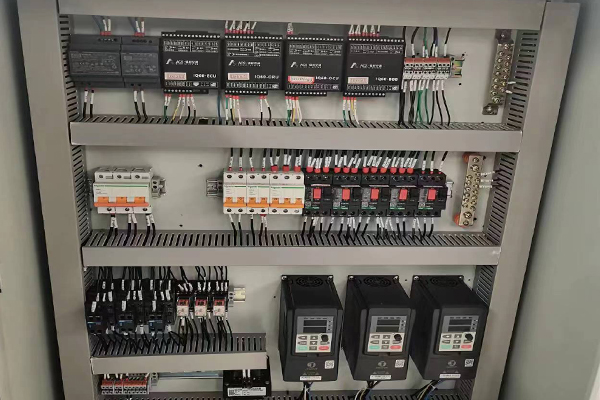

五恒系统大脑控制系统内部构造

三、五恒系统隐蔽验收后，可以安排主设备进场，等一切就绪后，就可以进行整套系统调试。

四、将项目调试报告、施工过程资料、设计施工更改图纸、施工图纸、设备合格证、系统使用指导书交付业主，并给业主开通手机远程监控权限.
